Не только размер частиц: как микроструктура алюминиево-серебряной пасты изменяет свойства металлических покрытий?
При разработке рецептур покрытий с металлическим эффектом инженеры-разработчики часто сталкиваются с такой проблемой: почему оптические эффекты двух видов алюминиевой пасты с похожим распределением частиц по размерам совершенно различны после распыления в одной и той же смоляной системе? Одна демонстрирует глубокую зеркальную текстуру, а другая слегка блестит металлическим блеском. Что еще интереснее, при попытке компенсировать разницу в эффекте путем регулирования размера частиц часто обнаруживается, что это не просто проблема толщины – некоторые мелкозернистые алюминиевые порошки все еще блестят, а некоторые крупнозернистые – нет.
За этой путаницей скрывается ключевая переменная, которую часто игнорируют: микрогеометрическая форма алюминиевого листа. Распределение частиц по размерам определяет температуру воспламенения, а микроморфология определяет светоотражение. В данной работе система классификации микроморфологии алюминиево-серебряной пасты систематически рассматривается, начиная от механизма образования и оптического поведения и заканчивая выбором формулы, что обеспечивает техническую основу для точного выбора покрытий с эффектом металла.
01
Микроскопическая морфология алюминиево-серебряной пасты
Микроморфология алюминиевой пасты относится к трехмерным геометрическим характеристикам алюминиевого листа, которые в основном включают следующие трехмерные параметры:
Соотношение толщины и диаметра: отношение диаметра к толщине алюминиевого листа определяет степень прочности алюминиевого листа.
Контур кромки: ровность кромки алюминиевого листа, которая может быть гладкой, закругленной или неровной, а также зазубренной.
Плоскостность поверхности: степень микрофлуктуаций на поверхности алюминиевого листа.
Эти три параметра в совокупности составляют морфологический отпечаток алюминиевого листа и напрямую определяют его оптическое поведение в покрытии. Следует подчеркнуть, что микроскопическая морфология и распределение частиц по размерам являются двумя независимыми переменными — алюминиевый порошок с одинаковым распределением частиц по размерам может создавать совершенно разные визуальные эффекты из-за морфологических различий.
02
Классификация и различие: две типичные микроструктуры
Микроморфология алюминиево-серебряной пасты представляет собой непрерывную цепочку событий, однако в технической практике в качестве критериев классификации обычно используются два крайних типа: тип «серебряный доллар» и тип «кукурузные хлопья». Между ними существуют систематические различия в механизме формования, геометрических характеристиках и оптическом поведении.
2.1 Структура серебряного доллара
Формирование пути
Алюминиевый лист с добавлением серебра получают методом шлифовки с использованием серебра, при этом точно контролируется соотношение шлифовальной среды и параметры процесса, так что в процессе шлифовки алюминиевый лист в основном подвергается деформации изгиба-сплющивания, а не разрыву и измельчению.
геометрическая характеристика
· Толщина и диаметр относительно велики, а алюминиевый лист толстый и равномерно распределен.
· Плавные края, дугообразный переход.
· Гладкая поверхность, без заметных складок.
· Распределение частиц по размерам узкое, а размер частиц отличается высокой однородностью.
Основа оптического поведения
Благодаря правильной геометрической структуре алюминиевые листы с серебряным элементом обладают характеристиками равномерного направленного расположения в покрытии — почти все алюминиевые листы лежат ровно в покрытии под одним и тем же углом, образуя практически идеальное параллельное расположение.
2.2 Структура кукурузных хлопьев
Формирование пути
Кукурузные хлопья изготавливаются традиционным методом шарового измельчения. В процессе измельчения алюминиевая фольга в основном подвергается деформации в виде разрыва и дробления, образуя фрагментированные частицы с неровными краями.
геометрическая характеристика
· Толщина и диаметр относительно невелики, а алюминиевый лист тонкий и неровный.
· Край неровный и зазубренный.
· На поверхности имеются микроскопические складки.
· Распределение частиц по размерам относительно широкое.
Основа оптического поведения
Неправильная структура приводит к рассеянному расположению и ориентации хлопьев алюминия в покрытии — некоторые хлопья алюминия лежат ровно, а некоторые наклонены, образуя отражающую поверхность под разными углами.
2.3 Морфологическая родословная и типы переходов
Следует подчеркнуть, что тип «серебряный доллар» и тип «кукурузные хлопья» представляют собой два крайних варианта родословной, а посередине существует непрерывная переходная зона. К распространенным переходным типам относятся:
· Толстый лист: Он обладает определенной равномерностью толщины и ровностью краев.
· Мелкозернистый тип: вариант кукурузных хлопьев с чрезвычайно мелким размером частиц, при этом неровность краев уменьшается с уменьшением размера частиц.
· Тип полировки: улучшенная форма, которая корректирует дефекты кромок посредством постобработки.
Наличие этих переходных типов обеспечивает более точное пространство для контроля при разработке формул.
03
Механизм работы: как морфология определяет оптическое поведение?
3.1 Геометрические основы отражения света
Оптическое поведение алюминиевого листа в покрытии подчиняется основному принципу геометрической оптики. Когда свет падает на поверхность алюминиевого листа, направление отраженного света зависит от двух факторов: угла падения света и нормали к поверхности алюминиевого листа.
В случае алюминиевых листов на основе серебра, благодаря их регулярной геометрической структуре и превосходному направленному расположению, нормали к поверхности всех алюминиевых листов в основном параллельны нормалям к покрытию. Это означает, что при фиксированном угле обзора отраженный свет, попадающий на наблюдателя, возникает в результате регулярного зеркального отражения алюминиевого листа, демонстрируя концентрированное бликовое отражение.
В случае кукурузных хлопьев, из-за неровных краев и рассеянного расположения, нормали к поверхности алюминиевых хлопьев распределены статистически. Падающий свет рассеивается и отражается в разных направлениях, образуя эффект диффузного рассеяния. Наблюдатели могут получать отраженный свет под разными углами, но яркость под каждым углом относительно равномерна.
3.2 Ключевая переменная: вклад контура края
Вклад контура края в оптические свойства часто недооценивается. Гладкий край серебряного элемента обеспечивает направленное отражение света на краю алюминиевого листа — направление отражения практически совпадает с направлением основной отражающей поверхности, и рассеянный свет не образуется. Неровный край в форме кукурузной хлопья становится вторичным источником света — свет рассеивается во многих направлениях на краю, образуя точку вспышки.
Основная идея: Этот механизм объясняет, почему мелкозернистые кукурузные хлопья сохраняют мерцание, в то время как крупнозернистые серебряные хлопья сохраняют зеркальный эффект — суть мерцания заключается в регулярности контура края, а не в размере алюминиевых хлопьев.
3.3 Физический механизм направленного расположения
Направленное расположение алюминиевых листов во влажной пленке определяется двумя факторами:
Сила сдвига жидкости в процессе осаждения
Серебряный элемент имеет большую толщину и однородную структуру, и под действием силы сдвига он легко поворачивается в состояние с наименьшей энергией (плоское положение).
Капиллярная сила при усадке пленки
Толщина монеты типа «серебряный доллар» равномерна, а сила сжатия уравновешивается, поэтому она не склонна к опрокидыванию.
Из-за неравномерной толщины кукурузных хлопьев в процессе сдвига жидкости и капиллярного сжатия легко возникает деформирующий момент, что приводит к нарушению ориентации их расположения.
04
Ключевой компромисс: внутреннее противоречие между целевыми показателями производительности и выбором морфологии.
Выбор микроморфологии — это не просто вопрос «хорошо» или «плохо», а компромисс между характеристиками. Одна и та же форма не может одновременно удовлетворять всем требованиям к производительности, поэтому при разработке формулы необходимо учитывать этот компромисс.
4.1 Противопоставление белизны и мерцания
Путь серебряного доллара
· Преимущества: высокая белизна, высокая яркость и насыщенный цветовой эффект в зависимости от угла обзора.
· Недостаток: слабое мерцание, отсутствие визуального эффекта металлических частиц.
· Область применения: высококачественное финишное покрытие с глубокой текстурой и зеркальным эффектом.
·
Путь из кукурузных хлопьев
· Преимущества: сильное мерцание, очевидный визуальный эффект металлических частиц.
· Стоимость: белизна относительно низкая, а эффект изменения цвета в зависимости от угла обзора слабый.
· Область применения: востребовано пальто с ослепительным эффектом и высокой визуальной узнаваемостью.

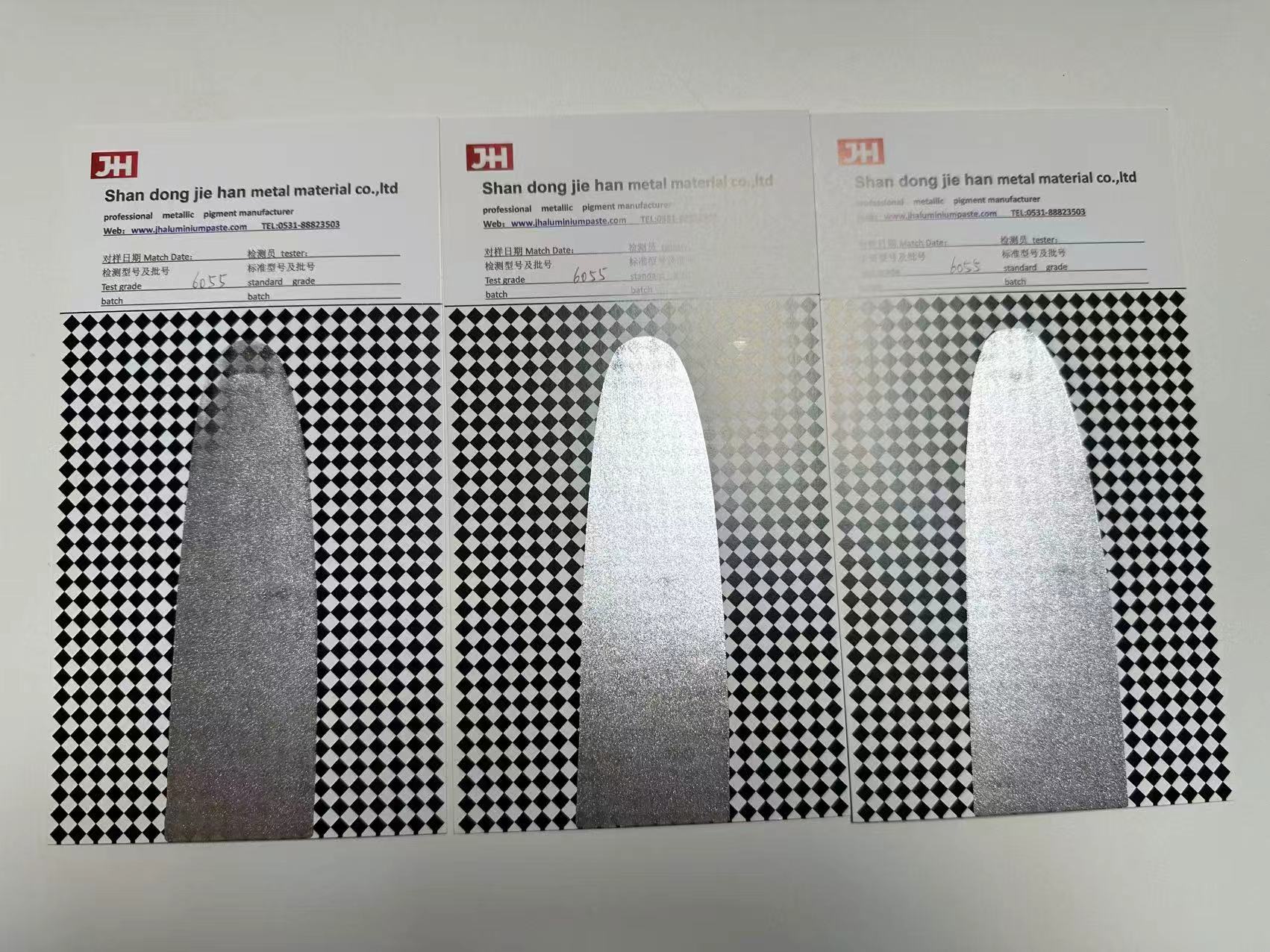

· 4.2 Баланс между способностью скрывать и прозрачностью
Логика влияния толщины пленки:
· Хлопья (свойство кукурузных хлопьев): на единицу массы приходится множество алюминиевых хлопьев, имеющих множество перекрывающихся слоев и обладающих сильной физической маскирующей способностью.
· Толстостенный лист (тенденция использования алюминиевых листов типа «серебряный доллар»): количество алюминиевых листов на единицу массы невелико, но отдельный лист обладает высокой отражательной способностью и сильной оптической маскирующей способностью.
Оценка формулы: если цвет подложки темный или требуется полное покрытие, то более предпочтительным будет покрытие в виде кукурузных хлопьев; если же требуется большая глубина покрытия и текстура, имитирующая прозрачный металл, то больше подойдет покрытие в виде толстого слоя, напоминающего серебряную монету.
4.3 Противоречие между направленностью и допуском при строительстве
Высокая направленность расположения частиц типа «серебряный доллар» зависит от точного контроля условий нанесения — колебания таких параметров, как вязкость распыления, скорость испарения растворителя и толщина пленки, существенно влияют на конечный эффект расположения. Чувствительность кукурузных хлопьев к параметрам нанесения относительно низка, а дисперсная ориентация позволяет им сохранять относительно стабильный визуальный эффект при различных условиях нанесения.
Это означает, что, хотя хлопья типа «серебряный доллар» позволяют достичь максимального эффекта, для их изготовления требуется строгая технология; несмотря на низкие предельные значения для хлопьев типа «кукурузные хлопья», гибкость процесса высока.
05
Цель дифференциации измерения применения
Существуют систематические различия во внимании к микроморфологии алюминиевой пасты в разных областях применения, что предоставляет инженерам-технологам основу для принятия решений по выбору морфологии в зависимости от целей применения.
5.1 Оригинальная автомобильная краска
Основные требования: зависимость цветового эффекта от угла обзора, свежесть и долговременная устойчивость к погодным условиям.
Морфологическая тенденция: преобладает тип «серебряный доллар».
Оригинальная автомобильная краска стремится к ощущению глубины и текучести поверхности — свет плавно проходит, повторяя изгиб кузова, что требует от алюминиевых листов превосходной направленности и согласованности, и листы типа «серебряный доллар» являются основой для достижения этой цели. В то же время автомобильная краска нуждается в защите финишным лаком, и алюминиевый лист не должен быть открыт верхнему слою. Листы типа «серебряный доллар» обладают наивысшей оптической эффективностью после покрытия смолой.
5.2 Краска для мотоциклов/электромобилей
Основные проблемы: визуальное воздействие, металлический блеск и соотношение цены и качества.
Морфологическая тенденция: тип кукурузных хлопьев или переходный тип толстых хлопьев.
Краска для мотоцикла должна привлекать внимание даже в состоянии покоя, и ключевым моментом является сильное ощущение мерцания металла. Эффект рассеивания света по краям, характерный для хлопьев кукурузного крахмала, как раз отвечает этому требованию. В то же время, к цветовому эффекту в зависимости от угла наклона предъявляются более низкие требования, чем к автомобильной краске, и допускается определенная направленность рассеивания света.
5.3 3C изделие пластиковая краска
Основные требования: тонкость поверхности, белизна и укрывистость.
Морфологическая тенденция: мелкозернистый тип серебра или высокобелое чистое серебро.
Изделия 3C, такие как чехлы для мобильных телефонов и ноутбуков, предъявляют чрезвычайно высокие требования к тактильным ощущениям от поверхности, и любая зернистость будет считаться дефектом. Это требует, чтобы алюминиевый лист был чрезвычайно тонким, сохраняя при этом высокую белизну для покрытия темной пластиковой подложки. Наиболее распространенным выбором является высококачественная серебряная монета или высокобелая серебряная монета — они не только обладают преимуществом высокой белизны серебряной монеты, но и не влияют на гладкость поверхности благодаря малому размеру частиц. (Мастерская Байдаоту)
5.4 Имитация гальванического покрытия декоративной краски
Основные характеристики: зеркальный эффект, хромированная текстура и ощущение металлического блеска.
Морфологическая тенденция: крайний переход от типа серебряного доллара к типу мерсеризованного доллара.
Имитация гальванического покрытия стремится к эффекту зеркального отражения, близкому к эффекту хромирования, что требует предельно равномерного расположения алюминиевых листов и максимальной отражательной способности поверхности. В основе лежит технология типа «серебряный доллар», но она также требует достижения предельной плоскостности поверхности алюминиевого листа и крайне узкого распределения размеров частиц для предотвращения рассеянного света.
5.5 Функциональные антикоррозионные покрытия
Основные требования: эффект физического экранирования, устойчивость к атмосферным воздействиям и теплоизоляция, отражающая свет.
Морфологическая тенденция: плавающий тип (особая форма, не включенная в классификацию серебряных долларов/кукурузных хлопьев).
Для создания функциональных антикоррозионных покрытий необходимо, чтобы алюминиевые хлопья плавали на поверхности покрытия, образуя физический барьер. Это требует наличия у алюминиевых хлопьев плавающих свойств — особой формы обработки поверхности, не относящейся к категории «серебряных монет»/«кукурузных хлопьев». Однако следует отметить, что даже в системе с плавающими хлопьями основная морфология (толщина и регулярность краев) алюминиевого листа все равно будет влиять на его плавучесть и эффективность отражения.
06
Заключение: Методологическая регрессия от выбора продуктов к оценке путей
Микроморфологию алюминиево-серебряной пасты не следует упрощать до бинарного суждения типа «чем лучше серебряный доллар, тем лучше кукурузные хлопья». На основе анализа данной работы можно выделить следующую техническую модель оценки:
Первый этап: уточнение целей спроса.
· Глубокая зеркальная текстура → обратите внимание на способность к направленному расположению.
· Чтобы создать эффект металлического блеска, обратите внимание на ровность контура края.
· Если вам нужна высокая укрывистость, обратите внимание на соответствие толщины таблетки и размера частиц.
Второй уровень: понимание взаимосвязи между компромиссами.
· Высокая степень белизны часто сопровождается низким мерцанием.
· Четкая ориентация на конкретный объект часто сопровождается бережным отношением к строительству.
· Высокая скрывающая способность (физические свойства) противоположна высокой прозрачности.
Уровень 3: Возвращаемся к тестированию и проверке.
Окончательный эффект микроморфологии необходимо проверить в условиях конкретной системы смол и конструкции. Данные о размере частиц, полученные с помощью SDS/TDS, являются важным ориентиром, но они не могут заменить фактический тест распыления, поскольку алюминиевый порошок с одинаковым распределением частиц по размерам может иметь совершенно разные оптические характеристики из-за морфологических различий.
Краткое описание: формула чрезвычайно сложна.
Выбор микроморфологии алюминиевой пасты — одно из наиболее часто упускаемых из виду, но ключевых решений при разработке рецептур металлических покрытий. Понимание принципиальной разницы между типами «серебряный доллар» и «кукурузные хлопья», освоение соответствующей взаимосвязи между морфологией и оптическими свойствами, а также создание технической системы оценки «требование-морфология-проверка» — единственный путь для инженеров-технологов к переходу от выбора продукта к принятию решения.
